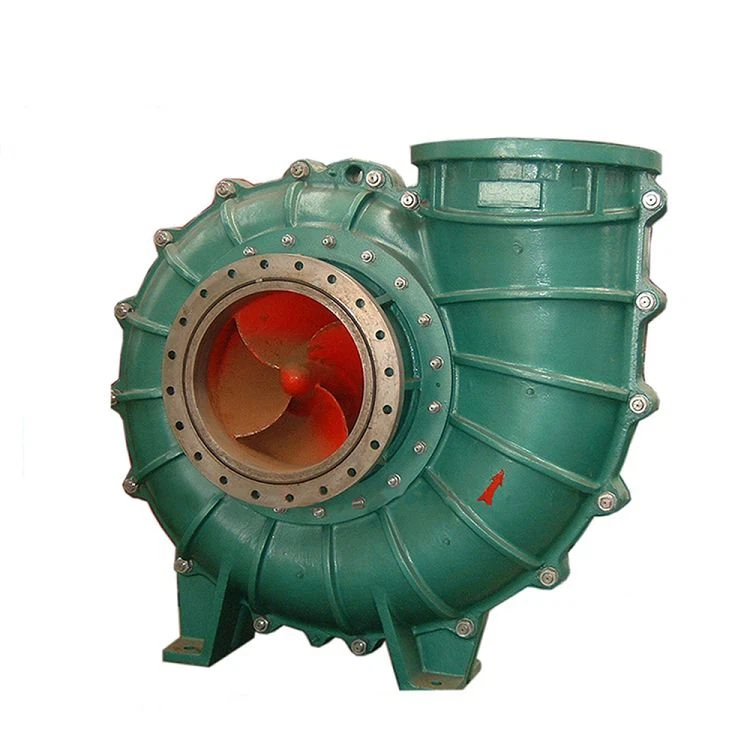

Pompa di circolazione FGD

introduzione

La pompa di circolazione TDT FGD è una pompa centrifuga orizzontale a sbalzo ad aspirazione assiale monostadio, che può essere ampiamente utilizzata in metallurgia, estrazione mineraria, energia elettrica, estrazione del carbone, tutela dell'acqua, industria chimica, industria leggera, petrolio e altri reparti per il trasporto fanghiglia abrasiva o corrosiva contenente una grande quantità di materiali solidi.

Le parti del passaggio del flusso sono realizzate con materiali resistenti all'usura ad alta resistenza, adatti al trasporto di fanghi di scoria con forte abrasione, alta concentrazione e particelle di grandi dimensioni. Possono essere utilizzate in serie a più livelli entro il campo di pressione massima di esercizio della pompa.

Struttura

1. Corpo pompa: il circolatore FGD è costituito da una doppia struttura del corpo pompa, ovvero corpo pompa anteriore, corpo pompa posteriore e parte di passaggio del flusso con parti sostituibili (compresa girante, voluta, piastra di protezione anteriore e piastra di protezione posteriore). I corpi pompa anteriore e posteriore sono realizzati in ghisa grigia o ghisa sferoidale a seconda della pressione di esercizio. Sono divisi verticalmente e collegati con bulloni. Il corpo pompa posteriore ha un fermo ed è collegato alla staffa con bulloni. L'uscita della pompa può essere ruotata e installata secondo otto angoli. Le piastre di copertura anteriore e posteriore della girante sono dotate di pale posteriori per ridurre le perdite e migliorare la durata e l'efficienza della pompa. L'ingresso di ogni tipo di pompa è orizzontale e la pompa ruota in senso orario dalla direzione di trasmissione.

2. Tenuta dell'albero: esistono tre forme di tenuta dell'albero, tenuta dell'albero della girante ausiliaria, tenuta dell'albero a baderna e tenuta meccanica.

(1) tenuta dell'albero della girante ausiliaria: per la pompa monostadio o la pompa di terzo stadio della serie multistadio quando la pressione positiva all'ingresso della pompa non è superiore al 10% della pressione di uscita della pompa, è possibile utilizzare la tenuta dell'albero della girante ausiliaria. La guarnizione ausiliaria dell'albero della girante presenta i vantaggi di non diluire la polpa e di avere un buon effetto di tenuta

(2) guarnizione dell'albero della guarnizione: la guarnizione dell'albero della guarnizione ha una struttura semplice e una manutenzione conveniente. È necessario utilizzare acqua per la tenuta dell'albero. Per le condizioni di lavoro non adatte alla tenuta dell'albero della girante ausiliaria e le condizioni di lavoro sull'aspirazione della pompa, è possibile utilizzare la tenuta dell'albero a baderna.

(3) tenuta meccanica: per le condizioni di lavoro non idonee per le due tenute meccaniche di cui sopra, deve essere adottata una tenuta meccanica per ridurre i tempi di manutenzione della tenuta meccanica.

3. Parte di trasmissione: i circolatori FGD adottano la stessa serie di trasmissione, compresi i componenti della staffa e del cuscinetto. L'albero della pompa ha un grande diametro, una buona rigidità e un cantilever corto, che non si piega e non vibra in cattive condizioni di lavoro. Il cuscinetto è una combinazione di cuscinetti a rulli conici a una corona e cuscinetti a sfere a contatto obliquo, in grado di sopportare il carico assiale e radiale massimo della pompa. Il cuscinetto è lubrificato con grasso a base di litio. I vantaggi di questa lubrificazione sono: elevata resistenza del film d'olio; L'olio ha una buona adesione, non facile da perdere e lunghi tempi di manutenzione; La sigillatura è semplice. I coperchi terminali di tenuta sono installati su entrambe le estremità del corpo del cuscinetto, il che può prevenire efficacemente l'ingresso di sporco come la polpa nel cuscinetto.
